Un ghid masurare bolturi pentru cupa este util atunci când utilajul are joc în articulația cupei, bolțul s-a rupt, bucșa s-a gripat sau trebuie înlocuit ansamblul înainte ca uzura să afecteze brațul, bieleta ori cilindrul. O comandă bazată doar pe marca excavatorului sau pe o măsurătoare aproximativă poate aduce o piesă necompatibilă și încă o zi de staționare. La bolțuri, câțiva milimetri contează.
Bolțul de cupă nu este o piesă universală. Două excavatoare din aceeași clasă de tonaj pot avea diametre, lungimi utile, sisteme de retenție și toleranțe diferite. Identificarea corectă începe cu seria utilajului, dar măsurătorile făcute direct pe piesă și pe prinderi rămân esențiale, mai ales la utilaje cu cupă schimbată, cuplă rapidă sau modificări anterioare.

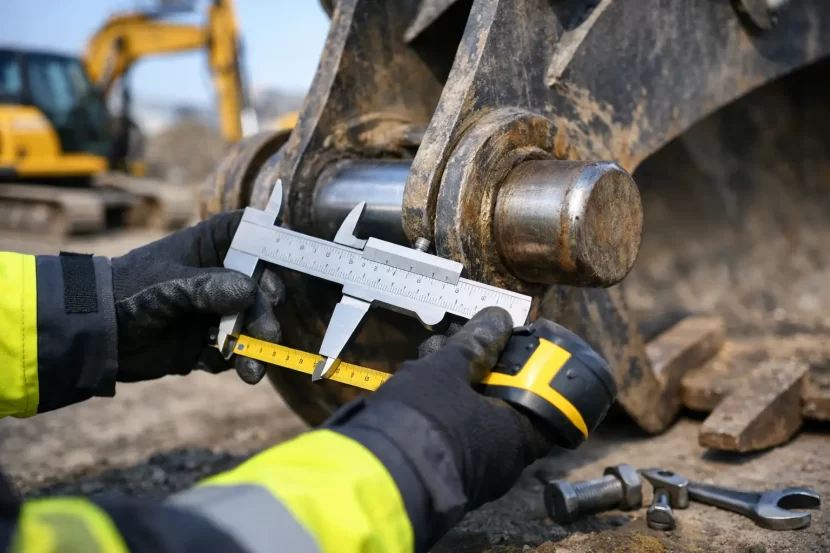

Ghid de măsurare a bolțurilor pentru cupă: cele 6 cote necesare
Pentru a identifica un bolț de cupă, nu este suficientă lungimea totală. Furnizorul trebuie să poată compara geometria piesei cu aplicația reală. Notați valorile în milimetri și precizați de unde a fost luată fiecare măsură.
1. Diametrul bolțului
Diametrul este prima cotă care trebuie verificată. Se măsoară cu șublerul pe zona activă a bolțului, cea care lucrează în bucșe. Evitați măsurarea pe capete, pe zone ruginite sau deformate de lovituri. Dacă bolțul este uzat oval, luați două măsurători perpendiculare una pe alta și comunicați ambele valori.
Un bolț de 50 mm nu poate înlocui corect unul de 55 mm, chiar dacă lungimea pare similară. Jocul rezultat va accelera uzura bucșelor și poate deteriora urechile cupei. Pe de altă parte, un diametru prea mare nu trebuie forțat în locaș: poate bloca articulația sau poate fisura componentele de prindere.
2. Lungimea totală și lungimea utilă
Lungimea totală se măsoară de la un capăt al bolțului la celălalt. Este o informație necesară, dar nu este întotdeauna decisivă. Mai relevantă este lungimea utilă, respectiv porțiunea care traversează urechile și bucșele ansamblului.
La bolțurile cu cap, flanșă, şaibă groasă sau placă de retenție, aceste elemente modifică lungimea totală fără să modifice spațiul efectiv de montaj. De aceea, măsurați separat distanța dintre umărul bolțului și zona de blocare. O piesă prea lungă poate interfera cu brațul sau cu mecanismul cupei, iar una prea scurtă nu va permite montarea corectă a elementului de siguranță.
3. Distanța dintre urechi
Măsurați lățimea internă a prinderii în care lucrează cupa sau bieleta. Aceasta este distanța dintre fețele interioare ale urechilor. Dacă în ansamblu există șaibe de reglaj, notați și grosimea lor, precum și poziția în care au fost montate.
Această cotă stabilește dacă bolțul și pachetul de bucșe pot lucra fără frecare laterală excesivă. Un spațiu lateral prea mare produce șocuri și uzură neuniformă. Un spațiu prea mic poate bloca oscilația normală a cupei, mai ales după lubrifiere sau în condiții de lucru cu material abraziv.
4. Tipul și poziția sistemului de retenție
Bolțurile pentru cupă pot fi fixate cu şurub și şaibă, plăcuță de blocare, siguranță elastică, inel de fixare, traversă sau știft. Fotografiați ambele capete și măsurați poziția găurii pentru știft ori a canalului pentru siguranță față de capătul bolțului.
Nu presupuneți că orice sistem de retenție este interschimbabil. Poziția greșită a găurii de blocare poate împiedica montajul, iar folosirea unei improvizații crește riscul ca bolțul să migreze în timpul lucrului. Pentru cupe folosite în cariere, demolări sau manipulare de material greu, retenția corectă este o condiție de siguranță, nu un detaliu secundar.
5. Dimensiunile bucșelor
Dacă bolțul se schimbă din cauza jocului, verificați și bucșele. Măsurați diametrul interior al bucșei, diametrul exterior, lungimea și, dacă este cazul, prezența canalelor de ungere. Un bolț nou montat în bucșe ovalizate rezolvă problema doar temporar.
În practică, este mai eficient să evaluați ansamblul complet: bolț, bucșe, şaibe de reglaj și elemente de retenție. Costul unei intervenții incomplete poate depăși diferența de preț dintre înlocuirea unei singure piese și recondiționarea corectă a articulației. Decizia depinde de jocul măsurat, de starea urechilor și de regimul de exploatare al utilajului.
6. Poziția de montaj pe utilaj
Precizați exact unde se montează bolțul: legătura cupă-braț, cupă-bieletă, bieletă-cilindru, cuplă rapidă sau alt punct de articulație. La unele excavatoare există bolțuri apropiate ca dimensiuni, însă cu lungimi utile și retenții diferite.
O fotografie de ansamblu, făcută din lateral, ajută la confirmarea poziției. Adăugați imagini clare cu bolțul scos, cu locașul și cu orice marcaj vizibil. Dacă piesa este încă montată, fotografiați capetele și măsurați accesibil toate cotele posibile înainte de demontare.
Cum se măsoară corect fără să compromiți identificarea
Curățați bolțul și zona de măsurare înainte de folosirea șublerului. Straturile de vaselină întărită, noroiul, vopseaua sau bavurile pot modifica citirea. Pentru diametre mari, un micrometru exterior oferă o precizie mai bună, însă un șubler de calitate este suficient pentru o primă identificare dacă este folosit corect.
Măsurați diametrul în mai multe zone ale bolțului. Dacă există diferențe vizibile între centru și capete sau între două direcții perpendiculare, piesa este uzată și valoarea nominală trebuie stabilită prin corelare cu bucșa, seria utilajului și configurația prinderii. Nu alegeți automat piesa după cea mai mică valoare citită pe un bolț puternic uzat.
Înainte de demontare, susțineți cupa pe teren stabil și eliminați tensiunea din articulație. Un bolț aflat sub sarcină poate ieși brusc sau poate rămâne blocat în bucșă. Respectați procedura producătorului, utilizați echipament de ridicare adecvat și nu loviți direct capetele filetate ori zonele de retenție. Deformarea creată la demontare poate face măsurarea ulterioară neconcludentă.
Erori frecvente la comandarea bolțurilor de cupă
Cea mai costisitoare eroare este comanda după modelul declarat al utilajului, fără verificarea seriei de șasiu. Producătorii pot avea variante diferite în cadrul aceleiași familii, iar cupele ori cuplele rapide montate ulterior schimbă complet configurația bolțurilor.
O altă eroare este confundarea lungimii totale cu lungimea utilă. Aceasta apare frecvent la bolțurile cu capete diferite sau la cele care folosesc plăci de retenție. La fel de problematică este omiterea șaibelor de reglaj. Dacă ele lipsesc din comandă sau sunt montate greșit, jocul lateral rămâne chiar și cu bolț și bucșe noi.
Nu ignorați uzura urechilor. Dacă alezajul din braț sau cupă este ovalizat, simpla montare a unor piese noi nu va restabili toleranțele. În astfel de situații, poate fi necesară alezarea și montarea unei bucșe de reparație, urmată de alegerea bolțului la dimensiunea corectă. Este o intervenție care trebuie evaluată tehnic, nu decisă din estimare.
Datele care accelerează identificarea piesei
Pentru o ofertare rapidă și corectă, transmiteți seria utilajului, marca, modelul, poziția bolțului și măsurătorile principale: diametru, lungime totală, lungime utilă, lățimea prinderii și tipul retenției. Fotografiile clare ale piesei și ale ansamblului completează informațiile necesare.
Dacă bolțul nu poate fi măsurat fiind rupt sau lipsă, fotografiile locașului, diametrul interior al bucșei și lățimea dintre urechi sunt puncte de plecare utile. Pentru utilaje cu istoric necunoscut, identificarea pe seria de utilaj și verificarea configurației reale sunt mai sigure decât alegerea după dimensiuni aproximative.
Terra Parts & Machinery poate corela aceste date cu aplicația utilajului și cu variantele disponibile, originale, OEM sau aftermarket, astfel încât alegerea să țină cont atât de compatibilitate, cât și de timpul de readucere în lucru.
Un bolț corect identificat înseamnă mai mult decât o piesă care intră în locaș. Înseamnă o articulație care lucrează în toleranțe, o cupă controlabilă și mai puține intervenții neplanificate. Măsurați metodic, verificați bucșele și retenția, apoi comandați pe baza datelor reale din utilaj.
